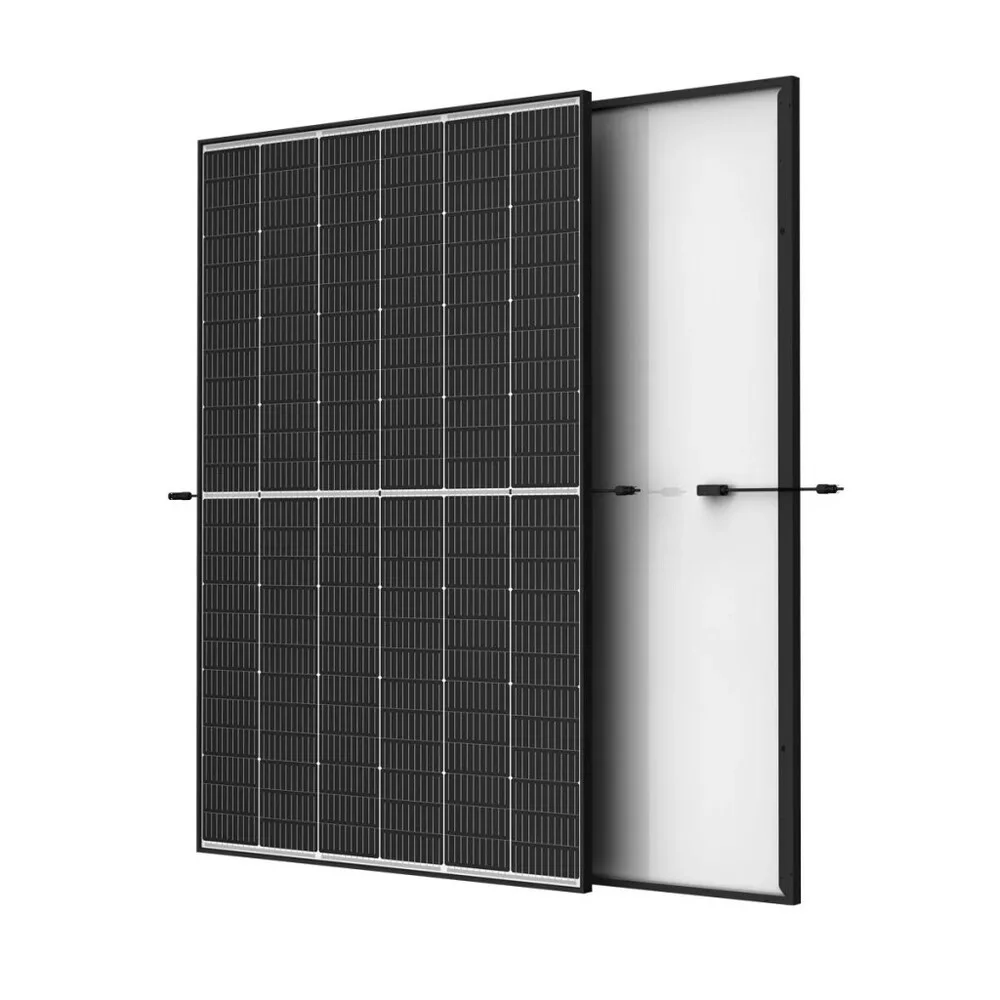

Trina Solar TSM-NEG9RC.27 Vertex S+ bifaciális napelem, 430w, fekete, fehér hátlap, 1762 × 1134 × 30 mm, NX Solar, 246904

N-type i-TOPCon
Bifaciális
Dual Glass
Fekete keret
144 cella
21,5% hatásfok
Vertex S+ sorozat

Paraméter
Érték




Névleges teljesítmény (Pmax)
430 W


Modulhatásfok
21,5%


Nyílt körfeszültség (Voc)
50,5 V


Rövidzárási áram (Isc)
11,37 A


MPP feszültség (Vmpp)
42,5 V


MPP áram (Impp)
10,11 A


Teljesítménytűrés
0 / +5 W


Hőmérsékleti együttható (Pmax)
-0,30%/K


Hőmérsékleti együttható (Voc)
-0,24%/K


Hőmérsékleti együttható (Isc)
+0,04%/K


Bifaciális faktor
80 ± 5%


Maximális rendszerfeszültség
1500 V DC (IEC)


Maximális biztosíték
25 A


Cellaszám
144 db


NMOT
43°C ± 2 K

Fontos megjegyzés a Voc értékről: a TSM-NEG9RC.27 sorozat 144 kisebb cellát használ, ezért a nyílt körfeszültsége (Voc: 50,5 V) magasabb, mint a más gyártók 108 félcellás moduljaié (általában 39-40 V). String méretezésnél ezt feltétlenül figyelembe kell venni: az 1500 V DC-s rendszerben egyszerre kevesebb modul fűzhető sorba, mint egy alacsonyabb Voc-ú modulból. A pontos string számítás az inverter MPPT-tartományának és a legalacsonyabb várható hőmérsékleten számított Voc értéknek az összevetésével végezhető el.

A modul mérete 1762 × 1134 × 30 mm, tömege 21,0 kg – ez dual glass bifaciális modulnál kiemelkedően alacsony tömeg, ami a könnyű kezelhetőség egyik legfontosabb előnye. A felületi terhelés kb. 10,5 kg/m², ami szinte bármilyen standard tetőszerkezettel kompatibilis. Az anodizált fekete alumínium keret esztétikus megjelenést biztosít sötét tetőfelületeken.

A hóterhelési hitelesítés 5400 Pa, a szélterhelés 4000 Pa pozitív, negatív irányban is – ez utóbbi magasabb érték, mint sok konkurens modul 2400 Pa-os szélterhelési határa, és fokozott szélterhelt helyszíneken (dombtetők, magasabb épületek tetői) előnyt jelent. A jégesőteszt (IEC 61215: 25 mm jéggolyó 23 m/s) és a sóköd-, homok-, ammónia-ellenállási tesztek (IEC 61701, IEC 62716) egyaránt teljesítve vannak, ami part menti és ipari környezetben is alkalmazhatóvá teszi a modult.

Mechanikai jellemző
Érték




Méretek (H × Sz × M)
1762 × 1134 × 30 mm


Tömeg
21,0 kg


Keret
Anodizált alumínium, fekete, 30 mm


Frontüveg
1,6 mm, magas áteresztőképességű, AR bevonatú edzett üveg


Hátlap
1,6 mm, edzett üveg (dual glass)


Laminálóanyag
POE/EVA


Pozitív statikus terhelés (hó)
5400 Pa


Szélterhelés
4000 Pa


Csatlakozódoboz
IP68


Csatlakozó
TS4 / MC4 EVO2


Kábel
4,0 mm², táj: 1100/1100 mm; álló: 280/350 mm


Üzemi hőmérséklet
-40°C / +85°C


Raklap / konténer (40HQ)
36 db / 936 db

A TSM-NEG9RC.27 sorozathoz 25 éves termékgarancia és 30 éves lineáris teljesítménygarancia jár. A teljesítménygarancia feltételei: az első évben maximum 1% lecsengés, ezt követően évente legfeljebb 0,4%, így 30 év elteltével a modul névleges teljesítményének legalább 87,4%-a garantált. A 0,4%-os éves lecsengés az iparági "mainstream" 0,45%-os értéknél kedvezőbb, ami a 30 éves élettartam során összeadódva több száz kWh pluszhozamot jelent.

A Trina Solar 1997 óta működő, New York-i tőzsdén (NYSE: TSL) is korábban listázott kínai napelemgyártó, ma a legnagyobb globális szereplők egyike. A Bloomberg NEF Tier 1 minősítés állandó tagja, és a cég 27 alkalommal döntötte meg a napelem cellahatásfok világrekordját – ez utóbbi a saját K&F részlegének erősségét jelzi. A modul teljes tanúsítványa: IEC 61215, IEC 61730, IEC 61701 (sóköd), IEC 62716 (ammónia), UL 61730, ISO 9001, ISO 14001, ISO 45001.

A Trina Vertex S+ TSM-NEG9RC.27 430W kifejezetten háztartási és kisebb kereskedelmi (C&I) rendszerekre lett tervezve. A kompakt méret (1762 × 1134 mm) és az alacsony tömeg (21,0 kg) összetettebb tetőfelületeken is megkönnyíti a telepítést, ahol a nagyobb formátumú modulok nehézkesek lennének. A 21,5%-os hatásfok korlátozott tetőfelületen is elegendő teljesítményt tesz lehetővé.

Egy 5 kW-os rendszerhez ebből a modulból 12 darab szükséges (12 × 430 W = 5160 W), amihez kb. 24-26 m² szabad tetőfelület kell. 10 kW-os rendszerhez 24 db elegendő (kb. 48-52 m²). Fontos: a Voc 50,5 V értéke magasabb, mint a 108 félcellás moduloké, ezért string méretezéskor ez az adat határozza meg, hogy hány modult lehet egymás után fűzni az inverter maximális bemeneti feszültségének túllépése nélkül. A legtöbb inverternél ez 1500 V DC-nél legfeljebb 28-29 modult jelent soronként.

Inverter-kompatibilitás szempontjából az 50,5 V-os Voc magasabb bemeneti feszültségtartományt igényel, mint a 108 cellás modulok ~39-40 V-os Voc-ja. Ez minden modern string inverterrel kompatibilis (Fronius, SMA, Huawei SUN2000, Growatt, Deye, Solax, Goodwe), de a string méretező számítást ennek megfelelően kell elvégezni. A TS4 optimalizátor-kompatibilitás jelzi, hogy az árnyékolással terhelt tetőkön is optimalizátoros megoldással fokozható a hozam.

Magyarország átlagos besugárzási viszonyai közt (1100-1350 kWh/kWp/év) egy 430 W-os modul évente kb. 473-580 kWh-t termel déli irányú, 30-40 fokos dőlésszögű telepítésben. Egy átlagos, 3500-4500 kWh/éves fogyasztású háztartáshoz 8-10 darab elegendő, ami 3,44-4,3 kW összteljesítménynek felel meg. A bifaciális hátlap megfelelő visszaverő felszín esetén (fehér kő, membrán) ehhez további 5-10%-ot adhat.

A TSM-NEG9RC.27 sorozat 144 cellát tartalmaz, szemben a más gyártóknál tipikus 108 félcellával – ebből adódik a ~50,5 V-os Voc, ami körülbelül 25-28%-kal magasabb a szokásos értéknél. Ez string méretezésnél azt jelenti, hogy egyszerre kevesebb modult fűzhetsz sorba az inverter maximális bemeneti feszültségének túllépése nélkül. 1500 V DC-s inverternél hideg időjárásra korrigálva ez általában 25-28 modult jelent soronként. A TS4 optimalizátor-kompatibilitás lehetővé teszi, hogy ha szükséges, modul szintű energiafelügyeletet is alkalmazz.

Az "i" az "industrial" rövidítése, és a Trina Solar saját, ipari méretű gyártási eljárását jelöli. Az alapfizika azonos a TOPCon technológiával: N-type szilíciumalapra oxidpasszivációs és polikristályos szilícium kontaktrétéget visznek fel, ami csökkenti a felületi rekombinációt és javítja a hatásfokot. Az "i" előtag a gyártási megbízhatóság és a tömeges gyárthatóság hangsúlyozását jelenti, nem technológiai különbséget takar – a cella alapstruktúra azonos a versenytársak TOPCon celláival.

5 kW névleges teljesítményhez 430 W-os modulokból 12 darab szükséges (12 × 430 W = 5160 W). 10 kW-os rendszerhez 24 db modul elegendő (24 × 430 W = 10 320 W). 12 modulhoz kb. 24-26 m² szabad tetőfelületre van szükség, 24 modulhoz kb. 48-52 m²-re, a sorközöket és szegélyeket is beleszámítva.

A TSM-NEG9RC.27 430W tömege 21,0 kg, felülete kb. 2,0 m², ami kb. 10,5 kg/m² felületi terhelésnek felel meg. Dual glass bifaciális modulnál ez kiemelkedően alacsony érték – a modul egyemberesen is könnyen kezelhető. A legtöbb standard tetőszerkezet statikailag gond nélkül viseli ezt a terhelést, de régebbi épületek esetén mégis érdemes statikai felülvizsgálatot kérni.

A TSM-NEG9RC.27 teljesíti az IEC 61215 jégesőtesztet (25 mm-es jéggolyó 23 m/s sebességgel). Hóterhelési határa 5400 Pa, szélterhelési határa 4000 Pa – ez utóbbi magasabb a piaci átlagnál (2400 Pa), ami fokozottan szélterhelt helyszíneken – dombtetők, magasabb épületek – konkrét előnyt jelent. A sóköd-ellenállási (IEC 61701) és ammónia-ellenállási (IEC 62716) tanúsítványok part menti és mezőgazdasági környezetben is alkalmazhatóvá teszik a modult.

A NEG9RC.27 a Vertex S+ sorozat korábbi generációja, 410-440 W-os teljesítménytartománnyal és 22,0%-os maximális hatásfokkal. A NEG9R.28 az újabb generáció, amely 425-460 W-ra bővítette a teljesítménytartományt és javított hatásfokot (akár 23,0% felett) kínál. A két sorozat azonos méretű (1762 × 1134 × 30 mm), és az újabb .28 sorozat szintén dual glass bifaciális kialakítású. Ha az EPV Solar kínálatában mindkettő elérhető, a .28 sorozat azonos tetőfelületen több energiát termel.

Egy 12 modulból álló, 5,16 kW-os rendszer teljes kiépítési költsége Magyarországon nagyjából 1,3-1,7 millió forint (modulok, inverter, tartószerkezet, munkadíj összesítve). Évi kb. 5680-6970 kWh hozammal és 90-120 Ft/kWh megtakarított villanydíjjal számolva a rendszer 7-10 év alatt térül meg. A 30 éves lineáris garancia és a 0,4%-os éves lecsengés biztosítja, hogy a hozam az élettartam utolsó éveiben is kiszámítható maradjon.
