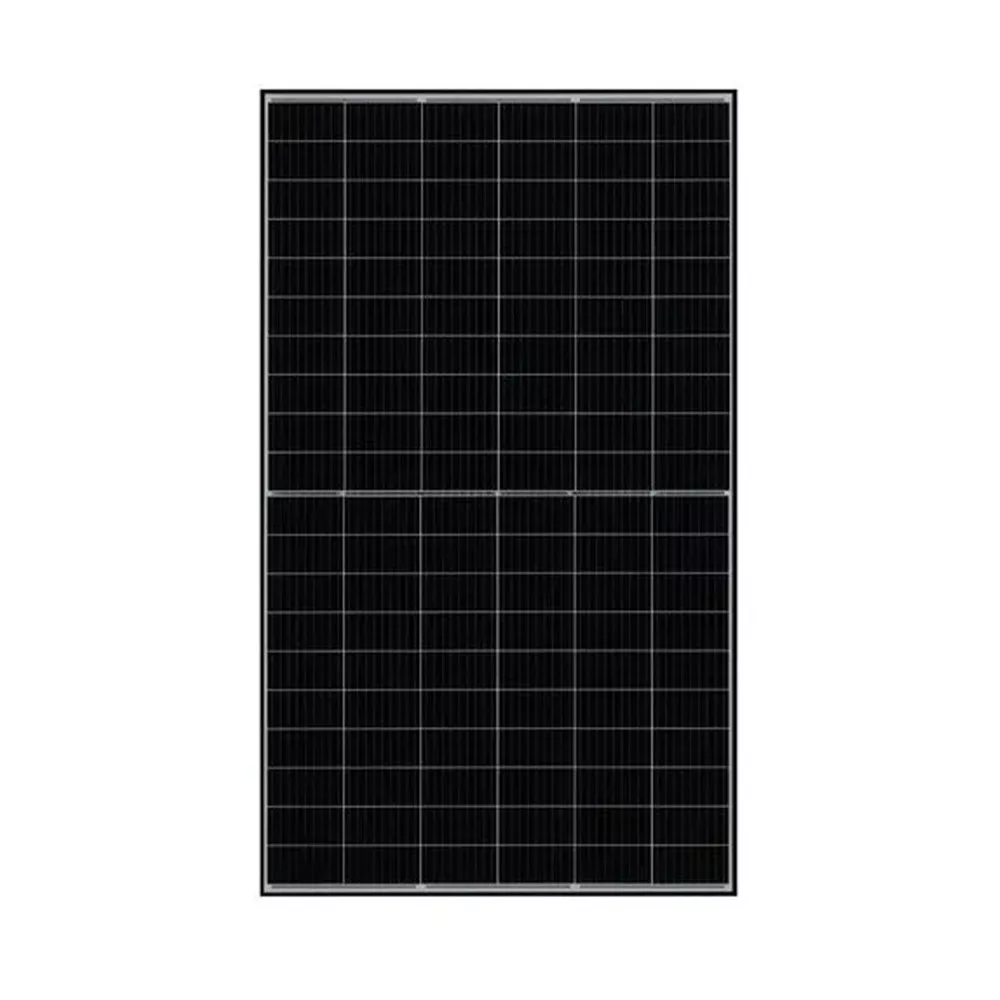

JA Solar JAM54D40-455/LB 4.0 Pro bifaciális napelem, 455w, fekete, 1762 × 1134 × 30 mm, NX Solar, 396737

N-type TOPCon
Bifaciális
Üveg-üveg
Fekete keret
16BB MBB half-cut
22,8% hatásfok
DeepBlue 4.0 Pro

Paraméter
Érték




Névleges teljesítmény (Pmax)
455 W


Modulhatásfok
22,8%


MPP feszültség (Vmpp)
33,00 V


MPP áram (Impp)
13,79 A


Nyílt körfeszültség (Voc)
39,50 V


Rövidzárási áram (Isc)
14,56 A


Teljesítménytűrés
0 / +3%


Hőmérsékleti együttható (Pmax)
-0,290%/°C


Hőmérsékleti együttható (Voc)
-0,250%/°C


Hőmérsékleti együttható (Isc)
+0,045%/°C


Maximális rendszerfeszültség
1500 V DC (IEC)


Maximális biztosíték
30 A


Cellaszám
108 db [6 × 18, félcellás]

A modul mérete 1762 × 1134 × 30 mm, tömege mindössze 22,0 kg – ez az üveg-üveg kialakítást figyelembe véve kifejezetten kompakt és kezelhető tömeg, ami a telepítést megkönnyíti. A frontüveg és a hátlap egyaránt 1,6 mm vastag edzett üveg, a keret anodizált fekete alumínium ötvözet.

A szélterhelési hitelesítés 2400 Pa negatív (szél), a hóterhelés 5400 Pa pozitív statikus nyomásig érvényes. Magyarországi viszonylatban ez bőven elegendő: az MSZ szabvány szerinti maximális hóteher síkterületen 0,8-1,6 kN/m² (800-1600 Pa) között mozog, a hegyes vidéki kivételektől eltekintve a 5400 Pa-os határ nem érhető el. A jégesőtesztet (IEC 61215 szerint 25 mm-es jéggolyó 23 m/s sebességgel) a modul sikeresen teljesítette. Az IP68 minősítésű csatlakozódoboz és a QC 4.10 / MC4-EVO2A csatlakozók kültéri, nedves és poros környezetben is teljes védettséget nyújtanak.

Mechanikai jellemző
Érték




Méretek (H × Sz × M)
1762 × 1134 × 30 mm


Tömeg
22,0 kg


Keret
Anodizált alumínium, fekete


Frontüveg / hátlap
1,6 mm / 1,6 mm edzett üveg


Pozitív statikus terhelés (hó)
5400 Pa


Negatív statikus terhelés (szél)
2400 Pa


Csatlakozódoboz
IP68, 3 dióda


Csatlakozó
QC 4.10-351 / MC4-EVO2A


Kábel keresztmetszet
4 mm² (IEC)


Üzemi hőmérséklet
-40°C / +85°C


Raklap / konténer
36 db / 936 db (40HQ)

A JAM54D40-455/LB üveg-üveg (LB double glass) változathoz 25 éves termékgarancia és 30 éves lineáris teljesítménygarancia jár. Az első évben a teljesítménylecsengés maximum 1%, ezt követően évente legfeljebb 0,4%, így 30 év elteltével a modul teljesítményének legalább 87,4%-a garantált. Ez a legjobb teljesítménygarancia-feltételek egyike a piacon, különösen figyelemre méltó 0,4%-os éves lecsengéssel.

A JA Solar a világ egyik legnagyobb napelemgyártója, 2005 óta listázott vállalat, és a Bloomberg NEF Tier 1 minősítés állandó tagja. A Tier 1 státusz nem minőségi tanúsítvány, de azt jelzi, hogy a gyártó bankfinanszírozásra alkalmas, pénzügyileg stabil, és a nagybefektetők által elfogadott – vagyis a garancia mögött valódi cégháttér áll. A modul IEC 61215, IEC 61730, UL 61215, UL 61730 tanúsítványokkal rendelkezik, és ISO 9001, ISO 14001, ISO 45001 minőség- és környezetirányítási rendszerek keretei között gyártják.

A JAM54D40-455/LB 455 wattos teljesítményével és 22,8%-os hatásfokával 4-15 kW-os háztartási rendszerekbe egyaránt ideális. A fekete keret különösen sötét cserepű, pala vagy bitumenes tetőkre ajánlott, ahol az esztétikai egységesség elvárás, és ahol a szürke vagy ezüst keret látványosan kirína. Az üveg-üveg bifaciális szerkezet mindemellett lapostető-rendszerekbe és agri-PV telepítésekbe is kiválóan alkalmazható, ahol a hátsó oldal megvilágítása is releváns.

Egy átlagos 5 kW-os háztartási rendszerhez ebből a modulból 11 darab szükséges (11 × 455 W = 5005 W), amihez nagyjából 22-24 m² szabad tetőfelület kell. 10 kW-os rendszerhez 22 db (kb. 44-48 m²). Inverterkompatibilitás szempontjából az 1500 V DC rendszerfeszültség és a Voc 39,50 V paraméterei minden mai string inverterrel (Fronius, SMA, Huawei SUN2000, Growatt, Deye, Solax) összeegyeztethetők. A pontos string méretezésnél az inverter MPPT-tartományát kell összevetni a Voc és Vmp értékekkel.

A 22,0 kg-os tömeg üveg-üveg konstrukciónál kimondottan alacsony, ami a telepítést könnyíti. A modul tetőfelületi terhelése kb. 11 kg/m², ami a legtöbb standard tetőszerkezetnél statikailag elfogadható tartomány.

Magyarország átlagos besugárzási adatai alapján (1100-1350 kWh/kWp/év) egy 455 W-os modul évente kb. 500-615 kWh-t termel déli irányú, 30-40 fokos dőlésszögű telepítésben. Egy átlagos, 3500-4500 kWh/éves fogyasztású háztartáshoz 8-10 darab elegendő, ami 3,6-4,6 kW összteljesítménynek felel meg. A bifaciális hátlap visszavert fényből adódó pluszhozama megfelelő felszínnél (fehér kő, membrán) további 5-10%-ot adhat ehhez.

A JAM54D40 a DeepBlue 4.0 Pro sorozat, N-type TOPCon technológiával és üveg-üveg bifaciális kialakítással. A JAM54D41 egy korábbi, szintén bifaciális, de részben eltérő cellakonfigurációjú sorozat. A D40 sorozat jobb hőmérsékleti együtthatóval (-0,290%/°C), hosszabb garanciával (25 év termék / 30 év teljesítmény) és alacsonyabb éves lecsengéssel (0,4%) rendelkezik, mint a D41 sorozat korábbi változatai. Ha azonos áron elérhető, a D40 hosszú távon jobb befektetés.

A modul 1500 V DC maximális rendszerfeszültsége és 39,50 V-os Voc értéke kompatibilis valamennyi ma kapható string inverterrel: Fronius Symo / Primo, SMA Sunny Boy / Tripower, Huawei SUN2000, Growatt MOD, Deye SUN-, Solax X-Series, Goodwe DNS/GW. A string méretezéshez (hány modult kösz sorba) az inverter MPPT minimális és maximális bemeneti feszültségét kell összehasonlítani a Voc és Vmp értékekkel, figyelembe véve a legalacsonyabb és legmagasabb várható hőmérsékletet is.

5 kW névleges teljesítményhez 455 W-os modulokból 11 darab szükséges (11 × 455 W = 5005 W). 10 kW-os rendszerhez 22 db modulra van szükség (22 × 455 W = 10 010 W). 11 modulhoz a szükséges tetőfelület kb. 22-24 m², 22 modulhoz kb. 44-48 m², a sorközöket és a szegélyeket is beleszámítva.

A JAM54D40-455/LB tömege 22,0 kg, felülete 1762 × 1134 mm, azaz kb. 2,0 m². Ez kb. 11 kg/m² felületi terhelésnek felel meg, ami még üveg-üveg kialakításnál is kimondottan alacsony érték – a legtöbb standard tetőszerkezet probléma nélkül viseli el. Régebbi, gyengébb állapotú tető esetén statikai felülvizsgálat javasolt a felszerelés előtt.

A JAM54D40-455/LB teljesíti az IEC 61215 jégesőtesztet, amelynek feltétele 25 mm átmérőjű jéggolyó 23 m/s sebességgel – ez a magyarországi jégesőeseményeket lefedi. A hóterhelési határ 5400 Pa, a szélterhelési határ 2400 Pa. Az üveg-üveg szerkezet emellett mechanikailag ellenállóbb a mikrorepedésekkel és a nedvességgel szemben is, mint az üveg-fólia hátlapú kialakítás.

A JAM54D40-455/LB típusjelzésben az "LB" a "black frame" (fekete keret) rövidítése. A fekete keret kizárólag az alumínium keretet festi feketére – a cellaháló és a bifaciális hátlap megjelenésére nincs hatással. Teljesítménybeli különbség nincs a fekete és az ezüst keretű változat között, kizárólag esztétikai különbségről van szó. Fekete keretes modult jellemzően ott érdemes választani, ahol a tető egységes, sötét megjelenése fontos.

Egy 11 modulból álló, 5 kW-os rendszer teljes kiépítési költsége Magyarországon 2024-2025-ben nagyjából 1,3-1,7 millió forint (modulok, inverter, tartószerkezet, munkadíj összesítve). Évi kb. 5500-6700 kWh hozammal és 90-120 Ft/kWh megtakarított villanydíjjal számolva a rendszer 7-10 év alatt térül meg. A 30 éves lineáris teljesítménygarancia és a 0,4%-os éves lecsengés biztosítja, hogy a hozam az élettartam végéig is kiszámítható maradjon.
